Entre Arts, Sciences : les systèmes programmés au service de l’art créatif.
> Projet EAC en Technologie
Partie 1 : Comment photographier à Ultra Haute Vitesse avec un détecteur de bruit ?
Comment détecter un bruit afin de déclencher le plus vite possible le Flash Photographique ?
Afin de détecter un bruit j’ai choisis d’utiliser un capteur de bruit de type Piezo-électrique :
Principe de fonctionnement : la vibration de l’air produite par le bruit sera détectée par la membrane du capteur Piezo-électrique. Le petit courant produit par le capteur sera le signal d’entrée de notre système « automatisé ». Lors de la détection de ce signal émis par le capteur de bruit, nous allons programmer l’Arduino (microcontrôleur Arduino Uno) qui va déclencher le flash à très grande vitesse.

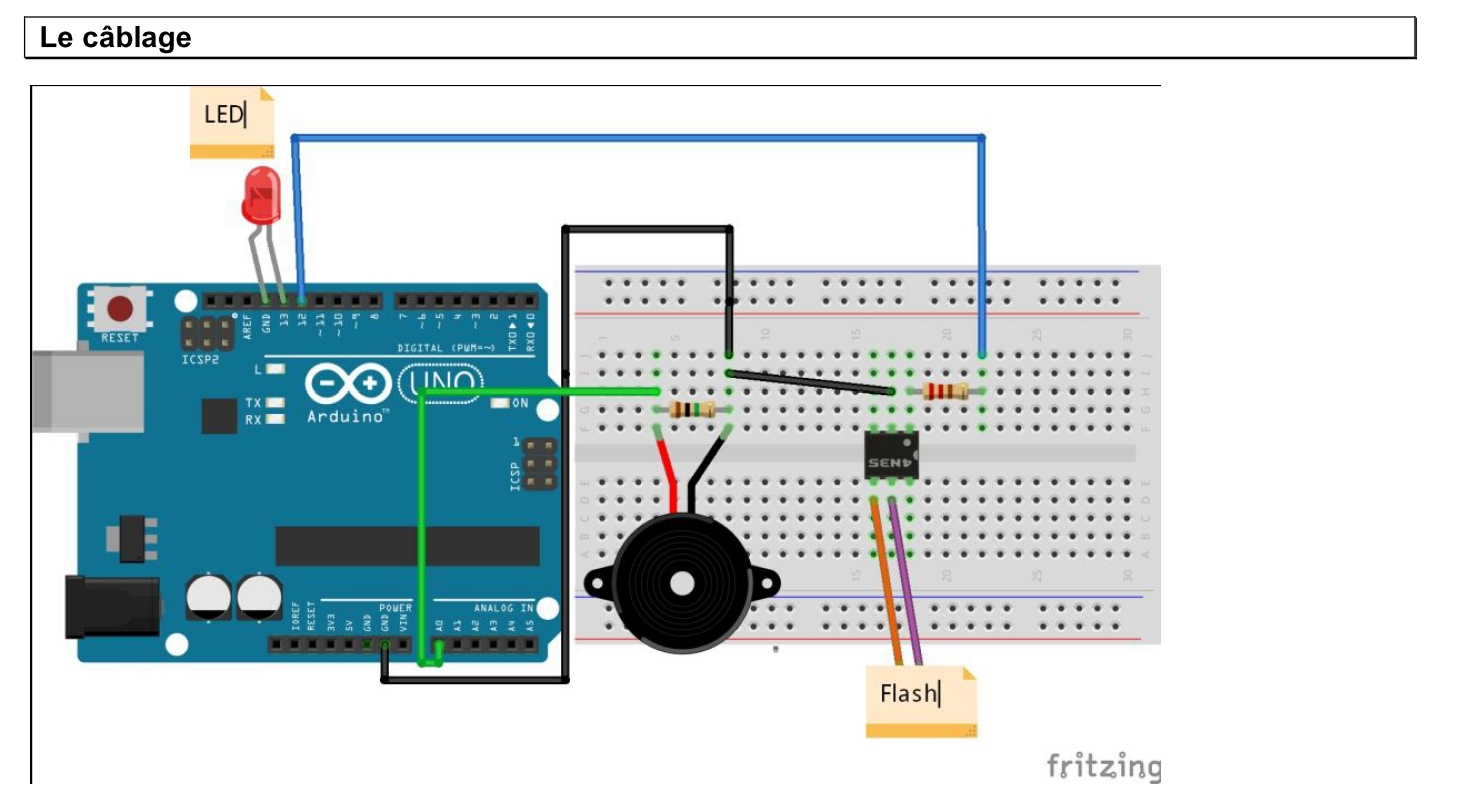

Câble des composants et logigramme du fonctionnement du système :

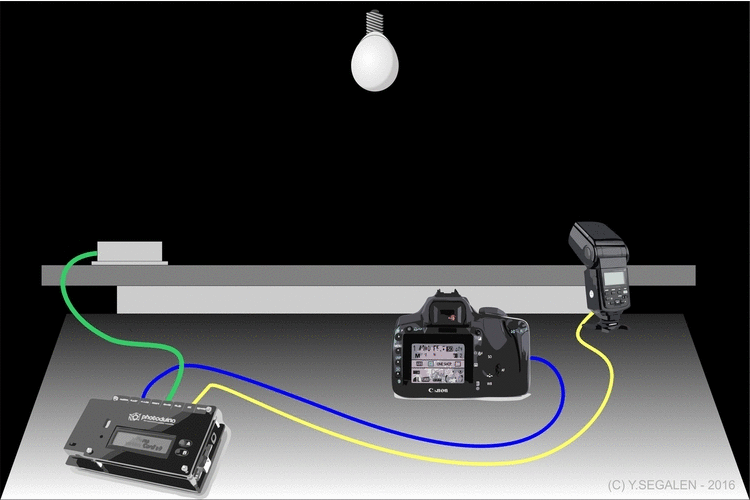

Principe de la photographie Haute Vitesse avec la technique de » l’Open Flash » :
1- programmer un système équiper d’un capteur de bruit et capable de déclencher le flash
2- effectuer le cadrage et la mise au point de l’appareil photo sur le sujet à photographier
3- Régler une durée d’ouverture de l’obturateur de 4 à 5 secondes (pause longue)
4- Eteindre la lumière pour assombrir la pièce
5- déclencher l’ouverture de l’obturateur de l’appareil photo (dans l’obscurité)
6- l’appareil photo commence à enregistrer l’image sauf qu’il fait très sombre
7- faire tomber l’objet, le capteur détectera le bruit et déclenchera à très Haute Vitesse le flash
8- la lumière très brève et puissante du flash permettra de capturer le phénomène fugace (rapide)
