Il est indispensable de vérifier la valeur du signal envoyé par un capteur (ou détecteur) avant de commencer à le programmer.
Branchement des composants
1- Capteur de lumière > Entrée Analogique A0.
2- Afficheur LCD > Sortie I2C
1- Lecture sur PC du signal envoyé par le capteur : Méthode 1 MODE AUTOMATE (en restant connecté au PC par un câble USB)
1- Brancher le cable USB entre l’ordinateur et la carte Arduino /module Grove .
2- Connecter > Par le Port Série (COM) > sélectionner le port com le plus grand
3- Choix de la carte > Me Uno Shield (carte arduino uno ).
4- Connecter > Téléverser le micro programme de communication .

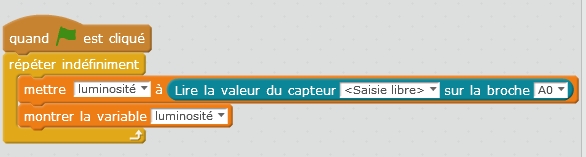

5 – Construire le programme graphique ci-contre – Cliquez sur le drapeau vert pour l’exécuter .
1- la grandeur physique variable est la luminosité mesurée par le capteur.
2- Cliquez sur le drapeau vert pour exécuter le programme.
3- Lisez la valeur dans l cadre au dessus du Panda .
ATTENTION : le câble USB doit rester branché (« mode connecté » ).
Si cela ne fonctionne pas : cliquez sur connecter / port com le plus grand / puis « réinitialiser le programme par défaut » …….puis à nouveau …… »Connecter / téléverser le microprogramme de communication / Puis cliquez drapeau vert…..si ça ne fonctionne pas…..débrancher /rebrancher câble USB et recommencer cette procédure…
>
2- Lecture sur AFFICHEUR LCD du signal envoyé par le capteur : Méthode 2 MODE ARDUINO (programmé) :
1- Brancher le cable USB entre l’ordinateur et la carte Arduino /module Grove .
2- Connecter > Par le Port Série (COM) > sélectionner le port com le plus grand
3- Choix de la carte > Me Uno Shield (carte arduino uno ).
4- « Connecter / par le port COM le plus grand »
5 – Construire le programme graphique ci-contre – et cliquez sur téléverser.
6 – Quand le téléversement est terminé vous pouvez débrancher le câble USB (ou bien le laisser brancher uniquement pour alimenter la carte ARDUINO en 5 Volts…
