MINI-PROJET 1 : Comment arroser automatiquement une plante ?

Dispositif automatisé d'arrosage d'une serre

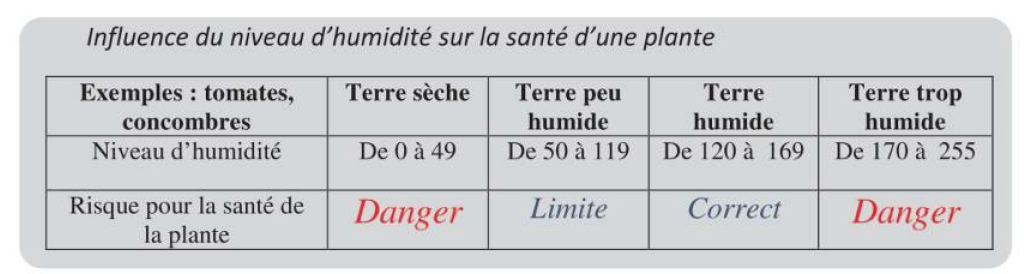

Afin de favoriser la croissance des plantes dans une serre il faut un arrosage adapté. Un capteur d’humidité est planté dans la terre et mesure la quantité d’eau présente. Lorsque la terre est trop sèche ou lorsqu’elle est trop humide la plante est en danger (voir tableau ci-dessous)

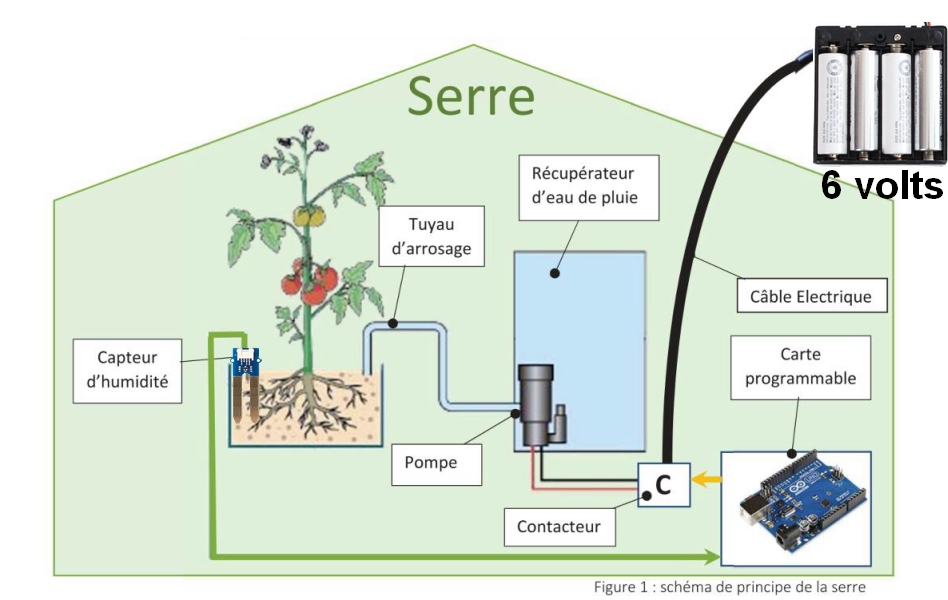

Principe de fonctionnement de l’arrosage automatique

Le capteur d’humidité mesure en permanence le niveau d’humidité de la terre et l’envoie à la carte programmable par l’intermédiaire du fil vert. La carte programmable analyse les informations que lui envoie le capteur d’humidité.

Quand la terre est trop sèche, la carte programmable* allume sa LED** Rouge (ou DEL : Diode Electro Luminescente ) et donne l’ordre au contacteur de lancer l’arrosage (arroser la pompe ***fonctionne selon des cycles de 30s de marche et 2 min d’arrêt tant que la terre est sèche). Quand la terre revient à une humidité correcte la LED rouge s’éteint et l’arrosage s’arrête

* carte programmable = un mini ordinateur très basique qui peut-être programmé;

** LED = petit lampe qui émet de la lumière rouge;

*** contacteur = met en route ou arrête la pompe quand la carte programmable lui envoie l’ordre

**** pompe : la pompe est constituée d’un moteur électrique qui tourne et entraine une turbine. La turbine en tournant aspire l’eau et l’envoie dans le tuyau d’arrosage
